Step2 Vision language Action (VLA) model - architecture

VLM에 무엇을 붙이면 robot policy가 되는가? RT-2의 action tokenization, OpenVLA의 구조와 디멘션, Behavior Cloning 데이터 모양, π₀의 Action Expert와 flow matching까지 VLA 구조를 한 흐름으로 정리한다.

Posted Sep 11, 2026

By Sehyeog Kim

25 min read

Step2 Vision language Action (VLA) model - architecture

단계	핵심 질문	할 일
0. VLA 공통 골격	“VLM 뒤에 무엇을 붙이면 policy가 되지?”	observation/image + language instruction → tokens → Transformer → action을 한 장 그림으로 잡기
1. RT-2	“왜 action을 text token처럼 만들었지?”	논문 Figure/방법만 짧게 보기
2. OpenVLA	“실제 공개 VLA는 input부터 action까지 어떻게 구현하지?”	첫 정독 논문 + 코드 구조 읽기
3. 작은 실습	“trajectory data와 behavior cloning은 어떤 모양이지?”	거대 모델 훈련 대신 작은 image/instruction/action trajectory toy 실습
4. π₀	“왜 discrete token action 대신 flow matching인가?”	Action Expert, continuous action chunk, pre/post-training을 깊게 보기

0. VLA 공통 골격

핵심 질문

이미지와 언어를 처리하던 VLM은 어떻게 로봇의 행동을 출력하는 policy가 되는가?

결론부터 말하면, 생각보다 단순하다. Transformer Step3에서 직접 만들어본 VLM 구조 그대로, 출력 쪽만 text → action으로 바꾸면 된다.

Camera image ─→ Vision Encoder ─→ Projector ─→ visual tokens ──┐
                                                              ├─→ LLM backbone (Transformer)
Language instruction ─→ Tokenizer ─→ text tokens ─────────────┘
                                                              ↓
                                                      Action output
                                         (Δxyz, Δrotation, gripper …)
                                                              ↓
                                            Low-level controller → Robot

여기서 VLA마다 달라지는 건 사실상 딱 하나다.

“action을 어떤 형태로 출력하는가?”

RT-2 / OpenVLA: action을 text token처럼 쪼개서 next-token prediction으로 뽑는다. (discrete)
π₀: VLM 뒤에 Action Expert를 붙여서 연속값 action을 flow matching으로 생성한다. (continuous)

VLA = VLM + “action을 출력하는 방법”. 나머지(이미지 토큰화, projector, Transformer)는 VLM 시간에 본 것과 같다.

참고 문헌과 문서

Google DeepMind — RT-2 공식 소개 — VLM에서 VLA로 넘어가는 동기와 전체 흐름을 먼저 잡기.
OpenVLA 논문 — HTML 원문 — Figure 2와 §3.1에서 Vision Encoder → Projector → LLM의 연결을 기존 VLM 구조와 비교하기.
Hugging Face LeRobot — Imitation Learning on Real-World Robots — 보충 문서. demonstration 기록 → dataset 확인 → policy 학습 → 평가의 흐름을 살펴보기.

1. RT-2

핵심 질문

연속적인 robot action을 왜 text token처럼 표현하고, VLM을 어떤 데이터로 학습시키는가?

참고 문헌과 문서

RT-2: Vision-Language-Action Models Transfer Web Knowledge to Robotic Control — 논문 · HTML 원문

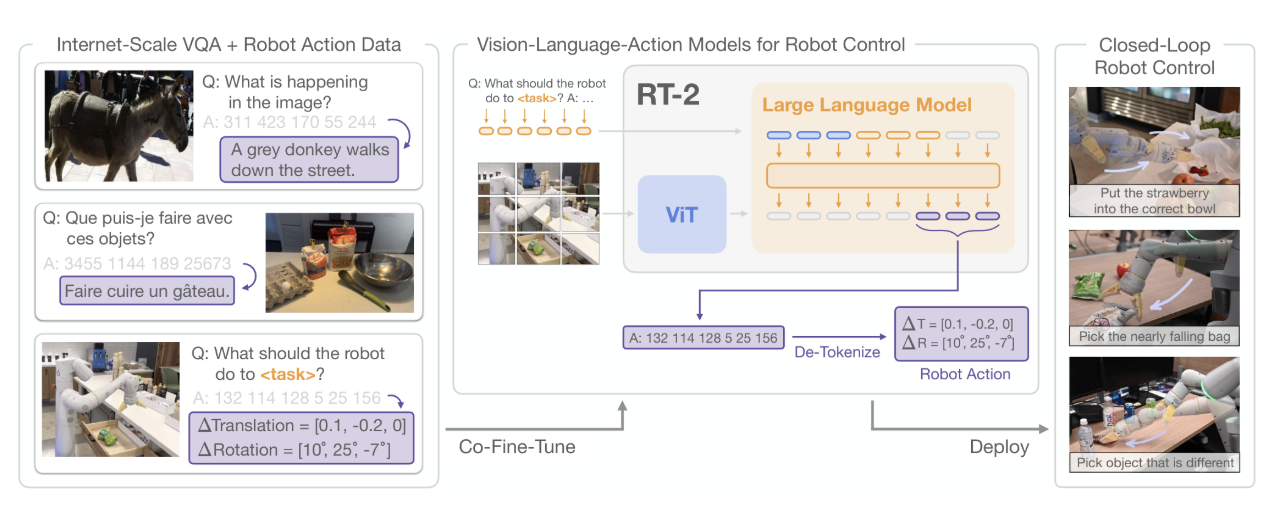

RT-2 공식 프로젝트 페이지 — Approach Overview의 구조 그림과 실제 동작 영상을 함께 보기.

다 읽은다음에 질문 답해야하는 것들

RT-2: Vision-Language-Action Models Transfer Web Knowledge to Robotic Control

generalizable and semantically aware robotic polices라는 말이 자꾸 나오네.
55B parameters trained on Internet data and robotic trajectories from previous work.
재미있는 사실은 fine tunning에서 로봇 데이터만 넣으니까 성능이 떨어짐 오히려 그냥 일반 웹 영상이랑 섞어서 해야함.
RT-2는 RT-1 뒤에 VLM을 붙인 구조가 아니라, pretrained VLM 자체를 robot trajectory data로 co-fine-tuning해 action token까지 생성하도록 만든 VLA이다.
별도 action head를 추가하지 않고 action을 language token처럼 예측하므로, VLM의 pretrained weights와 next-token generation 방식을 vision-language-action에 그대로 공유할 수 있다.
한 timestep은 termination, end-effector의 Δ position XYZ, Δ rotation XYZ, gripper extension으로 이루어진 8개 값이다. 연속값은 각각 256 bins로 discretize하고, 추론할 때 다시 robot action으로 de-tokenize한다.
Closed-loop control은 현재 image + instruction → action token → de-tokenize → Cartesian end-effector command를 low-level controller가 실행 → 새 image 관찰을 termination 또는 time limit까지 반복하는 구조다. 모델이 motor torque를 직접 출력하는 것은 아니다.
Web data는 일반 영상만을 뜻하는 것이 아니라 VQA, captioning, image-text examples 등을 포함한다. Robot data는 움직이는 법을, web-scale VLM pretraining은 물체·언어·관계에 대한 semantic knowledge를 제공한다.
Emergent capability는 완전히 새로운 motor motion을 배웠다는 뜻이 아니다. Robot data에서 배운 pick/move/place skill을 unseen object, symbol, language, reasoning context에 새롭게 연결하는 능력이다.
RT-1은 기존 robot policy와의 비교이고, VC-1은 generative VLM이 아닌 visual-only pretrained representation과의 비교다. 즉 강한 visual feature만으로 web-scale VLM의 semantic transfer를 대체할 수 있는지를 확인한다.
PaLI-X는 encoder-decoder, PaLM-E는 decoder-only지만 두 모델은 parameter 수와 pretraining mixture도 다르다. 따라서 PaLI-X의 성능을 encoder-decoder 구조 하나의 효과라고 단정할 수 없다.
같은 PaLI-X 계열에서 5B보다 55B가 더 좋아 scale effect는 확인됐지만, PaLI-X가 모든 항목에서 항상 우월한 것은 아니다. Emergent semantic에서는 PaLI-X가 강했고 math에서는 PaLM-E가 더 강했다.
그림의 회색 token은 별도의 modality가 아니다. 위쪽 회색은 autoregressive generation에서 이전 action token을 다시 입력한 부분이고, 아래쪽 회색은 action으로 사용하지 않는 prefix-position output이다. 보라색이 실제 action prediction이다.

Action을 text token으로 만드는 법 — 한눈에 보기

위 메모에서 제일 중요한 부분만 다시 정리하면 이렇다. 한 timestep의 action은 8개 숫자다.

항목	개수	의미
terminate	1	에피소드를 끝낼지 말지
Δ position (x, y, z)	3	end-effector를 얼마나 이동할지
Δ rotation (x, y, z)	3	end-effector를 얼마나 회전할지
gripper extension	1	집게를 얼마나 벌릴지

연속값 a = [0, 0.012, -0.034, 0.005, 0.10, 0.0, -0.02, 0.8]
   ↓ 각 차원을 256 bins로 discretize
bin id = [ 0,  132,  101,  130, 151, 128,  124, 230]
   ↓ bin id를 vocabulary 안의 token으로 매핑
"1 132 101 130 151 128 124 230"   ← 모델 입장에서는 그냥 문장 하나
   ↓ 추론 때는 거꾸로 de-tokenize
Cartesian end-effector command → low-level controller

(숫자는 이해를 위한 예시다.) PaLI-X는 원래 숫자 token이 vocabulary에 있어서 그대로 쓰고, PaLM-E는 거의 안 쓰이는 token 256개를 action용으로 덮어쓴다. 즉, action head를 새로 만들지 않고 “action도 언어다”라고 우겨서 VLM의 next-token prediction을 그대로 재활용한 것이 RT-2의 핵심 트릭이다.

RT-2 = pretrained VLM + robot trajectory data co-fine-tuning + action tokenization (8 values × 256 bins). 별도 action head 없음.

2. OpenVLA

핵심 질문

공개 VLA 모델에서 RT2와 어떤게 다른가? 데이터, 알고리즘, ..

핵심정보

ViT 두개를 독립적으로 하고, 합친다. 각각 다른 의미 semantic, and spatail 각각 장점
- DINOv2 → 공간·위치 정보(spatial)에 강함. “컵이 정확히 어디에 있나”
- SigLIP → 의미 정보(semantic)에 강함. “이게 컵이다”
- 두 encoder의 patch feature를 channel 방향으로 이어붙여서(concat) 하나의 visual token으로 만든다.
post training에서 ViT를 얼리지 않는다. → 재확인 완료! 논문에서 VLA 학습 때 vision encoder까지 같이 fine-tuning하는 게 성능에 중요했다고 밝힌다. 즉, Llama 2, ViT 모두 학습한다. (VLM 실습 때 projector만 학습했던 것과 정반대 선택)
학습은 robot trajecotry data로만 진행, 위에 RT2랑 다르게, 웹데이터는 넣지 않고 그대신 로봇 경로 데이터로 넣음
주의할점은, 경로데이터이지만, 결국 로봇이 학습할때는 그냥 독립적인 사진과 액션에 불과함
- 즉 매 timestep마다 (현재 이미지 + 지시문) → (그 순간의 action) 한 쌍이 하나의 학습 샘플이다. 과거 이미지는 안 본다.
7D robot action을 output하는데, terminate / continue 토큰을 제거함. → Δxyz(3) + Δrotation(3) + gripper(1) = 7
- discretize도 RT-2처럼 min~max를 256등분하는 게 아니라, 데이터의 1%~99% quantile 구간을 256등분한다. 이상치(outlier) 하나 때문에 bin이 넓어지는 걸 막는 것.
- Llama tokenizer에서 가장 안 쓰이는 token 256개를 action token으로 덮어쓴다.
일단 RT2 보다 굉장히 경량화됨 → 7B vs 55B. 그런데도 RT-2-X보다 성공률이 더 높게 나왔다 (논문 기준 절대값 16.5%p).
그리고 quantization으로 4bit로 줄여서 메모리를 줄임. 논문 기준 성능 손실이 거의 없었다. (속도보다는 GPU memory 절약이 핵심)
그리고 fine tunning할때 W = W + AB 에서 A,B 만 학습함. 뭔말알? → LoRA다.
- 원래 weight W (d × d)는 얼리고, 작은 행렬 A (d × r), B (r × d)만 학습한다. r은 아주 작다 (예: 32).
- 7B 전체를 다시 학습하는 대신 극히 일부 파라미터만 학습해서, 새 로봇/새 작업에 싸게 적응시키는 방법이다.

Data

항목	내용
원본	Open X-Embodiment
원본 규모	70개 이상의 dataset, 2M개 이상의 trajectories
실제 OpenVLA 학습량	약 970K trajectories
포함 조건	Manipulation task, third-person camera 존재, single-arm end-effector control
입력	현재 observation image + language instruction
정답	해당 timestep의 7-dimensional robot action
주요 데이터	Bridge, Fractal, Kuka, BC-Z, FMB, Language Table 등

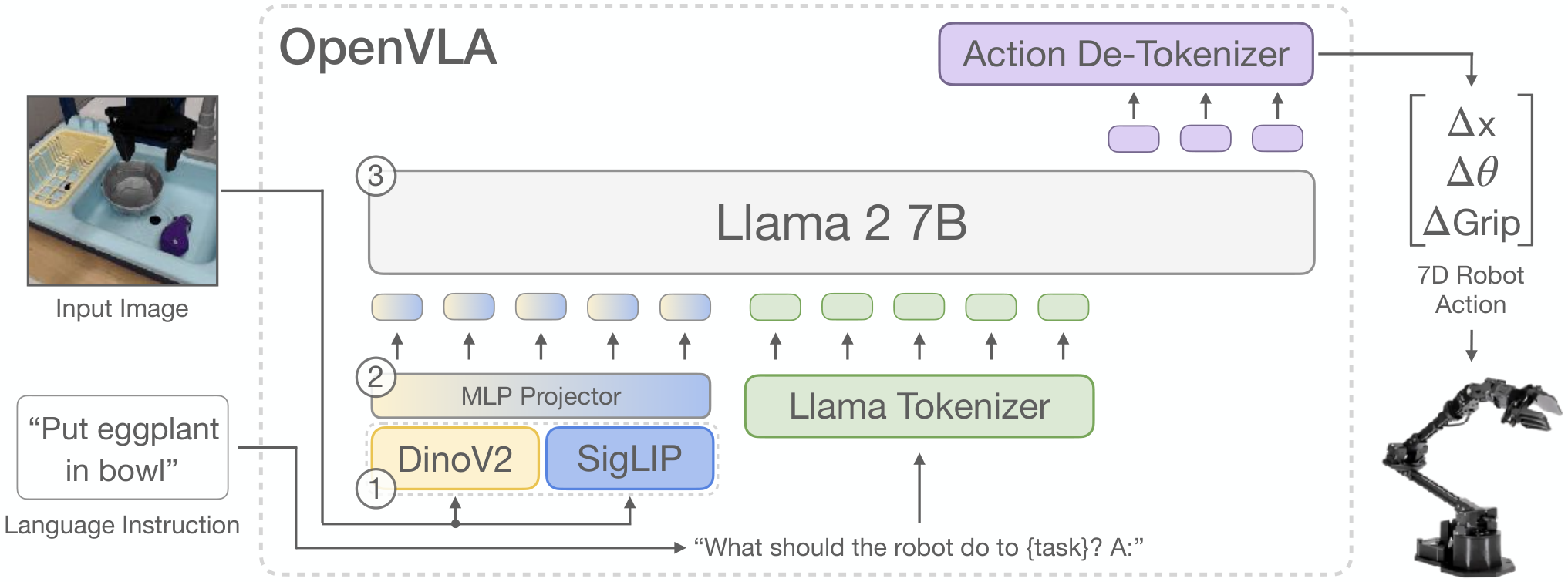

Architecture — 디멘션 추적

VLM 실습 때처럼 텐서 shape을 따라가 보자. (224×224 이미지, patch 14 기준)

이미지 [3, 224, 224]
   ├─ DINOv2 ViT-L/14   → [256, 1024]     ← 256 = (224/14)² patch
   └─ SigLIP So400m/14  → [256, 1152]
        ↓ channel concat
   visual feature        [256, 2176]
        ↓ Projector (2-layer MLP)
   visual tokens         [256, 4096]     ← Llama 2 hidden 차원에 맞춤
        ↓ + 지시문 text tokens [T, 4096]
   Llama 2 7B (decoder-only)
        ↓ next-token prediction × 7번
   action tokens  [7]  → de-tokenize → 7D action

여기서 헷갈리지 말아야 할 세 숫자:

이미지 토큰 개수 = 256 (patch 개수)
토큰 하나의 차원 = 4096 (LLM hidden dim)
action 차원 = 7 (= action token 7개)

즉 OpenVLA = Prismatic VLM (DINOv2 + SigLIP + Llama 2) 위에 RT-2식 action tokenization을 얹은 것. 구조는 VLM 실습 그대로고, 출력 vocabulary에 action이 들어간 것뿐이다.

학습 규모

64 × A100으로 약 14일, 27 epoch
추론: RTX 4090 기준 약 6Hz (bf16) → 정밀하고 빠른 제어에는 아직 느리다. (§6 limitation에서 본인들도 인정)

RT-2 vs OpenVLA

	RT-2	OpenVLA
Backbone	PaLI-X 55B / PaLM-E 12B	Llama 2 7B
Vision encoder	단일 ViT	DINOv2 + SigLIP (fused)
학습 데이터	web data + robot data co-fine-tuning	robot data만 (OXE 970K)
Action	8D (terminate 포함), min-max 256 bins	7D, quantile 256 bins
공개 여부	비공개	코드·weight 공개
Fine-tuning	-	LoRA, 4bit quantization 지원

참고 문헌과 문서

OpenVLA: An Open-Source Vision-Language-Action Model — 논문 · HTML 원문 — v3
OpenVLA 공식 프로젝트 페이지 — 아키텍처 개요와 실험·동작 예시.
OpenVLA 공식 GitHub — README의 Getting Started에서 입력 준비와 action 추론 예제를 먼저 읽기.
OpenVLA-7B 공식 모델 카드 — 체크포인트 사용법, 입력 형식, action 출력과 정규화 관련 설정 확인.

빠른 읽기 순서

Figure 2 + §3.1 — DINOv2·SigLIP feature, Projector, Llama 2의 연결.
§3.2 — 연속 action의 이산화, action token과 학습 목표.
§3.3–3.4 — 로봇 학습 데이터와 주요 설계 선택.
§6 Discussion and Limitations — 원본 모델의 입력 제약과 추론 속도·정밀 제어의 한계.
공식 GitHub 추론 예제 — 이미지·지시 입력부터 action 반환까지 코드와 논문 연결.

이번 리뷰의 기준은 2024년 원본 OpenVLA 논문이다. 공식 저장소에서 소개하는 후속 OpenVLA-OFT와는 버전을 구분해서 읽는다. Fine-tuning과 시뮬레이터 실행 문서는 이후 실습 단계에서 이어서 본다.

3. 작은 실습 — trajectory data와 Behavior Cloning

핵심 질문

trajectory data와 behavior cloning은 실제로 어떤 모양이지? 7B 모델을 직접 학습하는 건 무리니까, 거대 모델 대신 데이터 모양과 학습 루프만 정확히 잡고 가자. (실제로 돌려보는 건 LeRobot으로 다음에 진행 예정)

데이터 한 개 = episode

episode (= trajectory)
├── instruction: "pick up the red cup"
├── t=0: image o_0, robot state q_0, action a_0
├── t=1: image o_1, robot state q_1, action a_1
├── ...
└── t=T: image o_T, robot state q_T, action a_T

여기서 다시 OpenVLA 메모에서 쓴 포인트가 나온다. 경로 데이터지만 학습할 때는 결국

(o_t, instruction) → a_t

이 한 쌍씩 쪼개서 들어간다. 시간 순서는 데이터를 모을 때만 의미가 있고, 학습 샘플 하나하나는 독립적이다.

Behavior Cloning loss

BC는 그냥 지도학습이다. 사람이 그 순간 한 행동을 정답으로 놓고 따라 하게 만든다.

\[\mathcal{L}_{BC} = \mathbb{E}_{(o_t, g, a_t) \sim \mathcal{D}} \left[ \| \pi_\theta(o_t, g) - a_t \|^2 \right]\]

연속값 action이면 → MSE (위 식)
RT-2 / OpenVLA처럼 action을 token으로 바꿨으면 → cross-entropy (next-token prediction이랑 완전히 같은 loss)


for batch in loader:                      # (image, instruction, action)
    pred = policy(batch["image"], batch["instruction"])
    loss = F.mse_loss(pred, batch["action"])   # token 방식이면 cross_entropy
    loss.backward()
    optimizer.step()
    optimizer.zero_grad()

VLA 학습 = 거대한 BC. 구조가 VLM이라는 것만 다르고, loss는 nanoGPT 때 본 next-token cross-entropy 그대로다.

BC의 한계 — compounding error

학습 데이터는 사람이 잘한 경로뿐이다. 그래서 로봇이 조금이라도 경로를 벗어나면 한 번도 본 적 없는 상황에 들어가고, 거기서 또 실수하고… 오차가 눈덩이처럼 쌓인다. → 그래서 action을 한 개씩이 아니라 여러 step을 한 번에(action chunk) 예측하는 방법이 나왔고, 이게 바로 아래 π₀로 이어진다.

4. π₀

핵심 질문

왜 discrete token action 대신 flow matching인가?

참고 문헌과 문서

문제의식 — token action의 한계

RT-2 / OpenVLA 방식은 action을 256칸으로 쪼개서 한 번에 한 숫자씩 뽑는다.

7D action 하나 뽑는데 next-token을 7번 돌려야 한다. → 느리다 (OpenVLA ~6Hz)
256칸으로 자르니까 정밀한 움직임이 뭉개진다.
빨래 개기처럼 빠르고 섬세한 손재주(dexterous) 작업은 50Hz 정도는 나와야 한다.

그래서 π₀는 질문을 바꾼다.

“action을 굳이 언어처럼 만들어야 하나? 연속값을 그대로 생성하면 안 되나?”

구조 — VLM backbone + Action Expert

Step1 기본 개념 페이지에서 봤던 그 그림이다.

images (여러 카메라) + language instruction
        ↓
PaliGemma VLM (3B)          ← 이해 담당
        ↓  (attention으로 연결)
Action Expert (~300M)       ← 행동 생성 담당
   입력: robot state q_t + noisy action chunk
        ↓  flow matching (10 step 적분)
action chunk [a_t, a_t+1, …, a_t+49]   ← H = 50 step을 한 번에

Action Expert는 별도 Transformer weight를 가진 작은 모듈이다. VLM 토큰과 같은 attention 안에서 섞이지만, weight는 따로 쓴다. (MoE에서 expert가 따로 있는 것과 비슷한 느낌)
attention mask는 블록 단위다. [이미지+텍스트] → [로봇 state] → [noisy action] 순서로, 뒤 블록은 앞 블록을 볼 수 있지만 앞 블록은 뒤를 못 본다.
출력은 discrete token이 아니라 연속값 action 50개 묶음(action chunk). 이게 compounding error도 줄이고 속도도 올린다.

Flow Matching — 아주 간단하게

Diffusion이랑 사촌이다. 노이즈에서 출발해서 정답 action으로 가는 “속도장(vector field)”을 학습한다.

\[A^\tau = \tau A + (1 - \tau)\epsilon, \quad \epsilon \sim \mathcal{N}(0, I)\] \[\mathcal{L} = \left\| v_\theta(A^\tau, o_t) - (A - \epsilon) \right\|^2\]

τ = 0이면 완전 노이즈, τ = 1이면 정답 action chunk A
모델 v_θ는 “지금 위치에서 정답 쪽으로 어느 방향으로 가야 하나”를 배운다.
추론 때는 노이즈에서 시작해서 이 방향을 따라 10 step 정도 적분하면 action chunk가 나온다.

RT-2/OpenVLA: action = 언어 token (discrete, 한 개씩)
π₀: action = 연속값 chunk (flow matching, 50개 한 번에)

Pre-training / Post-training

LLM이랑 똑같은 2단계다.

단계	데이터	목적
Pre-training	7가지 로봇 구성, 68개 task의 10,000시간 이상 자체 데이터 + OXE	다양한 로봇·작업에 대한 범용 능력. 실수했을 때 회복하는 법도 배움
Post-training	특정 작업의 고품질 데이터 (빨래 개기, 박스 조립 등)	그 작업을 빠르고 깔끔하게 잘하도록 다듬기

재미있는 점은, 고품질 데이터로만 학습하면 실수했을 때 어떻게 할지를 모른다는 거다. 그래서 pre-training에서는 지저분한 데이터도 일부러 많이 넣는다. (LLM에서 pre-training은 넓게, fine-tuning은 깔끔하게 하는 것과 같은 논리)

정리 — RT-2 vs OpenVLA vs π₀

	RT-2	OpenVLA	π₀
Backbone	PaLI-X 55B / PaLM-E	Llama 2 7B (Prismatic)	PaliGemma 3B
Action 표현	text token (8D × 256 bins)	text token (7D × 256 bins)	연속값 action chunk (H=50)
Action 생성	next-token prediction	next-token prediction	Action Expert + flow matching
제어 속도	~1–3 Hz	~6 Hz	최대 50 Hz
나만의 언어	action도 언어다	action도 언어다, 근데 공개 + 가볍게	action은 언어가 아니라 움직임이다

핵심 정리

VLA = VLM + action을 출력하는 방법. 구조의 대부분은 VLM과 같다.
RT-2는 action을 256 bins token으로 바꿔서 VLM의 next-token prediction을 그대로 썼다. web data를 같이 섞는 co-fine-tuning이 핵심.
OpenVLA는 같은 아이디어를 7B 공개 모델로 구현했다. DINOv2 + SigLIP, vision encoder까지 학습, LoRA로 싸게 적응.
token 방식은 느리고 정밀도가 떨어진다. π₀는 Action Expert + flow matching으로 연속값 action chunk를 한 번에 생성한다.
학습 자체는 결국 거대한 Behavior Cloning이다.
